ZXPF型气动薄膜衬氟单座调节阀是一种四氟波纹管密封阀，它由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。由于该阀接触介质的部位采用高压注塑工艺，衬有能耐腐蚀介质（如盐酸、硫酸、硝酸、氢氟酸等）和耐老化的聚全氟乙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

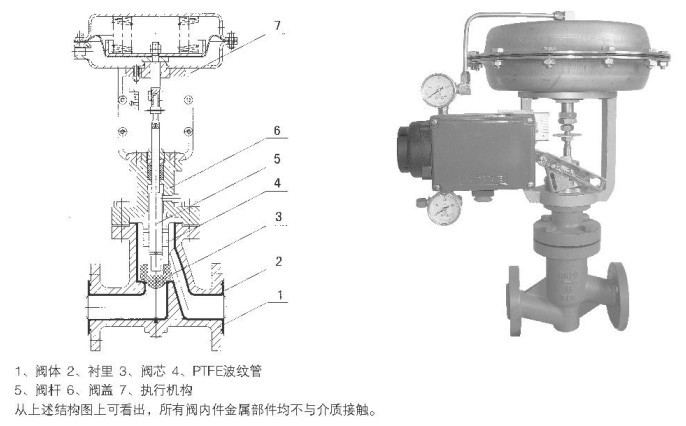

基本结构
产品特点
◇耐腐蚀：阀体内腔、阀座、阀杆均包衬2.5~3mm厚的F46，能耐酸、碱、耐强腐蚀。
◇密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保良好的密封性。
◇泄漏量小：由于阀芯、阀座是软密封，故泄漏量达GB/T4213-92中VI级标准，甚至无泄漏。
◇采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

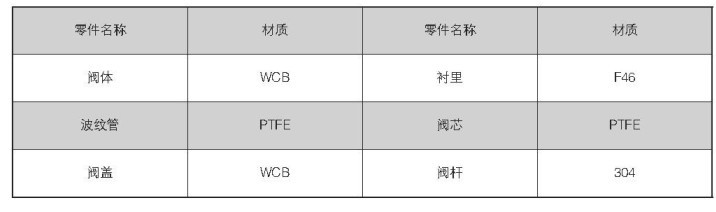

主要零件材质

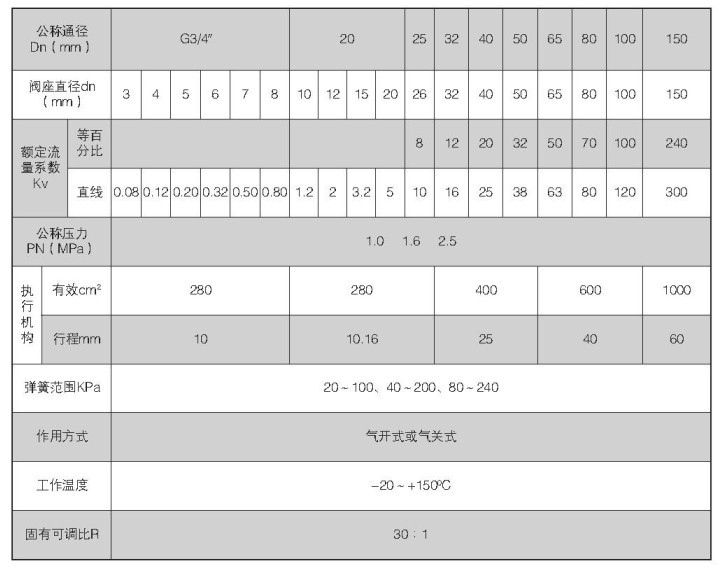

主要技术参数
设计造型注意事项
◇在强腐蚀介质先用阀门时，首先要考虑衬氟阀，在强腐蚀环境中若采用316阀体+哈氏合金，其成本至少是同口径衬氟阀门的3-4倍，而且往往阀内件腐蚀后，而阀体几乎还是新的。因此，选用衬氟阀性价比更合理。
◇尽量不要选气动隔膜阀，因为隔膜阀有一个极不可靠的运动部件隔膜，由于控制阀动作频繁，隔膜既要受介质压力、介质冲刷、介质腐蚀、上下动作膜室增压降压，隔膜很容易折裂，又加上隔膜阀往往没有填料，其隐患就更大了。（手动隔膜阀由于动作次数较小，上述情况有所改善）。
◇在流通能力允许的情况下，可用衬氟单座调节阀代替衬氟球阀.因为衬氟球阀在转动过程中，由于存在着巨大的摩擦与撕掉，球体与阀座上的F46容易损坏。而衬氟单座调节阀属于接触密封，即使磨损也会自动补偿，保证及时密封。
◇衬氟单座调节阀不能用于真空环境中，因为真空会导致F46能吸引入松弛。
允许压差
参见ZXP型气动薄膜单座调节阀篇

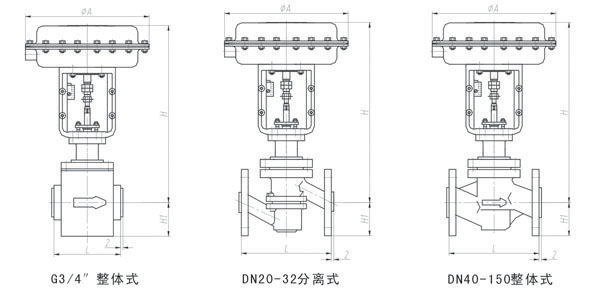

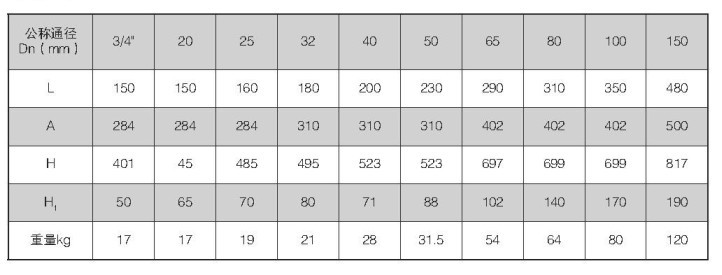

外形尺寸
注：法兰连接尺寸符合GB/T9113-2000标准。也可按用户要求提供HG20592-20625-97及ANSI、JIS、JPI美国和日本标准。
订货须知
订货时请用户提供以下资料：
◇调节阀名称、型号、用途
◇公称通径(mm)、公称压力(MPa)、工作温度及范围
◇阀前压力，阀后压力
◇介质名称及状态，介质流量
◇整机作用方式
◇附件要求：电-气阀门定位器、空气过滤减压器、电磁阀、保位阀、阀位传送器、(顶装)手轮等
◇阀体法兰标准
◇阀体结构长度(法兰面距L)
|
